MSI MAG A650BN

650W, 80 Plus Bronze, CWT üretimi GSB platform.

C-650W80 Plus BronzeATX 2.xModüler Değil

IRON değerlendirmesi

Revizyondan revizyona ünitenin topolojisi değişebiliyor. Genel itibariyle düşük bileşen kalitesine sahip. Elektriksel performansı vasat, regülasyon performansı ortalamanın altında. İç kısım tam yükte bayağı çok ısınıyor. PCB'nin bazı bölümleri 100 dereceyi geçiyor. Fan kalitesiz.

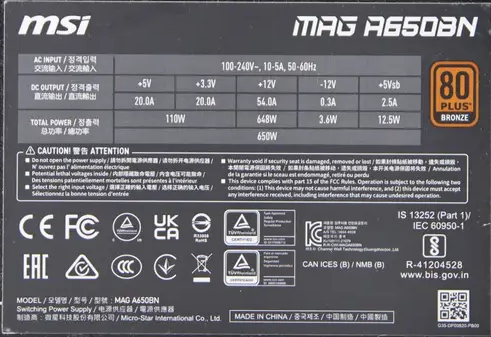

TEMEL TEKNİK VERİLER

Genel bilgiler

IRON Tier	C-
Yıl	2021
Modüler	Hayır
Verimlilik	80 Plus Bronze
Üretici (OEM)	CWT
Platform	GSB

Form Faktörü	ATX
ATX Sürümü	ATX 2.x
Boyutlar	140 × 150 × 86 mm
+12V	54A / 646W
+5V & +3.3V	20A / 20A • 110W birleşik
+5VSB	2.5A / 12.5W

FOTOĞRAFLAR

Görsel galeri

MSI MAG A650BN — Fotoğraf Galerisi

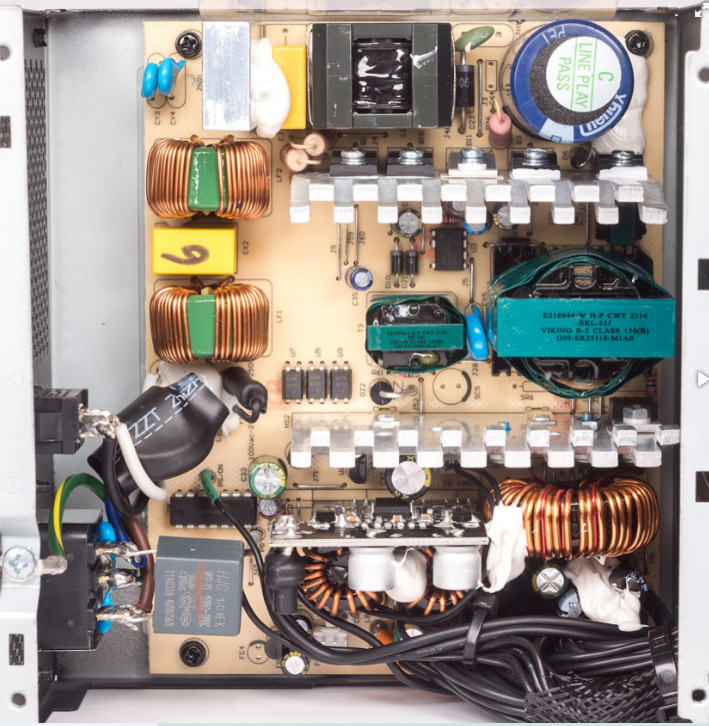

İç Yapı 2 / PCB

Egzoz

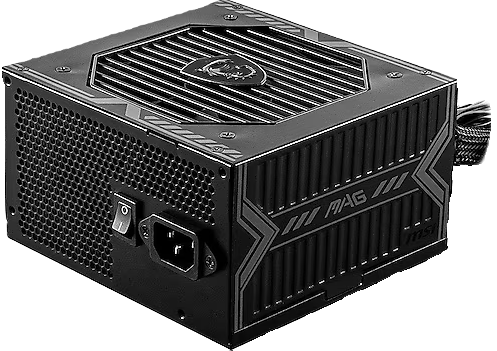

Üst Görünüm

İÇ BİLEŞENLER

Detaylı bileşen tablosu

İç Bileşenler — İncelenen Ünite

General Data

Manufacturer (OEM)CWT

PlatformGSB

PCB Type—

AC Girişi & Transient / E.M.I. Filtresi

Giriş AralığıFull Range

Amper Tüketimi5A – 10A

X Kapasitör×2

Y Kapasitör×4

CM Bobin×2

DM Bobin×0

MOVVar

TVS—

NTCVar

Discharge ICVar

Primary Side — Giriş Doğrultması + PFC

Bridge Rectifier×1 • Soğutuculu

PFC TopolojisiAktif PFC

PFC MOSFETGreat Power GP18S50G — 18A, Rds(on) 0.19Ω — ×2

PFC Boost DiyotFFSF0665A — 600V, 6A — ×1

Bulk KapasitörChengX AP — 330µF, 400V, 85°C, 2000h — ×1

Hold Up Süresi—

Power OK Süresi—

Inrush Akımı—

Primary Side — Inverter

TopolojiDouble Forward

LLCYok

Ana AnahtarlamaPIP Semiconductor PTA20N50A — 20A, Rds(on) 0.24Ω — ×1

PFC KontrolcüsüCM6800TX

PWM KontrolcüChampion CM6800TX

Secondary Side — Regülasyon & Doğrultma

Regülasyon TipiDC-DC

12V Doğrultma TipiPasif Doğrultma

12V Schottky DiyotPFR20L60CT — 60V, 20A — ×4

12V MOSFETYok

5V / 3.3V MOSFETQM3054M6 — 30V, 97A, Rds(on) ≈ 4.8mΩ — ×4

DC-DC KontrolcüuPI-semi uP3861P

Secondary Side — Filtre Kapasitörleri

Elektrolit / Polimer Kapasitörler 12V Rail: CapXon / ChengX 5V Rail: Elite Solid Cap — 470µF / 16V — ×1 3.3V Rail: Elite Solid Cap — 470µF / 16V — ×1

5VSB Hattı

MOSFET—

KontrolcüPower Integrations TNY287PG

Doğrultma—

Filtreleme—

KORUMALAR

Koruma sistemi

Supervisor IC Infineon INS429I-DCG

OVP✓Aşırı voltaj

UVP✓Düşük voltaj

OCP✓Aşırı akım

OPP✓Aşırı güç

OTP✓Aşırı sıcaklık

SCP✓Kısa devre

FFP✕Fan arızası

NLO✕No-load

SP✓Surge

IP✓Inrush

OCP EşikleriSoğuk

12V—

5V—

3.3V—

5VSB—

OCP EşikleriSıcak

12V—

5V—

3.3V—

5VSB—

OPPSoğuk / Sıcak

Soğuk—

Sıcak—

OTPSıcaklık

— °C

FAN MODELİ, SOĞUTMA VE SES

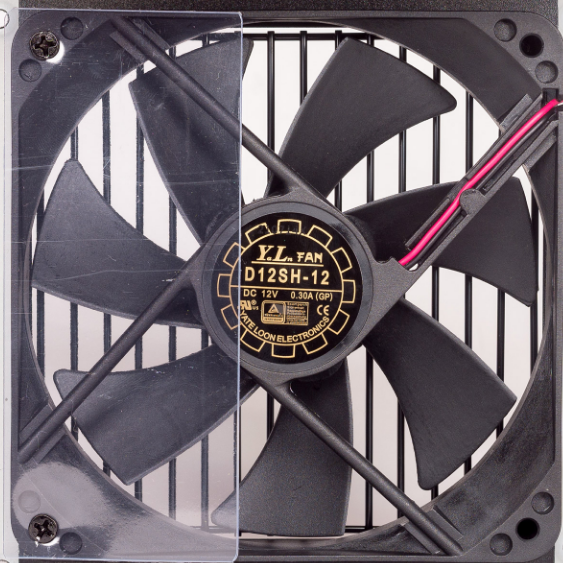

Fan

Boyut	120 mm
Fan Modeli	Yate Loon D12SH-12
Değer	12V / 0.30A
Yatak Türü	Sleeve Bearing
Semi & Pasif Fan Modları	Yok
Lambda 115V / 230V	— / —

KABLO VE KONNEKTÖRLER

Kablo yapısı

X Modüler olmayan ▣ Modüler olan Uzunluklar ve arasındaki boşluklar

Kablo	Sayı	Uzunluklar ve arasındaki boşluklar	AWG	Dahili Kapasitör
24 pin Anakart	×1	X====60cm====[24 pin]	18AWG	Yok
EPS (CPU)	×1	X====60cm====[4+4]	18AWG	Yok
PCI-e (GPU)	×2	X====60cm====[6+2] └==15cm==[6+2]	18AWG	Yok
12VHPWR / 12V-2x6	Yok	—	—	—
SATA	×5	X====40cm====[SATA] └==15cm==[SATA] └==15cm==[SATA] └==15cm==[Molex]	20AWG	Yok
Molex	×2	X====40cm====[SATA] └==15cm==[SATA] └==15cm==[Molex] └==15cm==[FDD]	20AWG	Yok
Kablo Yapısı	Flat Kablo

PERFORMANS VERİLERİ

Test sonuçları

RIPPLE PERFORMANSIFull Load

12V, 5V ve 3.3V hatları tam yük altında

12V Hattı13.3 mV

0 mVÇok iyi70+ mV

SONUÇ

IRON değerlendirmesi

IRON TIERC-MSI MAG A650BN

Dikkat edilmesi gerekenler

Revizyondan revizyona ünitenin topolojisi değişebiliyor.
Genel itibariyle düşük bileşen kalitesi.
Elektriksel performans vasat; regülasyon ortalamanın altında.
İç kısım tam yükte belirgin şekilde ısınıyor.
PCB ve fan kalitesi zayıf.

Olumlu taraflar

Aktif PFC ve DC-DC yapısı mevcut.
Temel koruma seti geniş.
650W nominal kapasite.
